afstand cranks BB30 tov frame

janou
Forum-lid
Berichten: 41
Lid geworden op: 03 aug 2008 10:09

janou 05 apr 2011 23:07

Ik heb een cannondale caad 10 frame met een hollowgram Si crankstel gekocht. nu ik het frame wil gaan opbouwen valt mij op dat de crank van de aandrijfkant zo'n 6 mm verder van het frame afstaat dan de linker crank! hoe krijg ik de aandrijfkant gelijk met de linker crank?
JVD

gt56
Forum-lid
Berichten: 89
Lid geworden op: 15 feb 2011 09:55

gt56 07 apr 2011 11:53

Janou schreef:Ik heb een cannondale caad 10 frame met een hollowgram Si crankstel gekocht. nu ik het frame wil gaan opbouwen valt mij op dat de crank van de aandrijfkant zo'n 6 mm verder van het frame afstaat dan de linker crank! hoe krijg ik de aandrijfkant gelijk met de linker crank?



heb je juiste as ? road ! - niet de mtb as, die is aan de aandrijfkant langer

janou
Forum-lid
Berichten: 41
Lid geworden op: 03 aug 2008 10:09

janou 07 apr 2011 18:35

probleem is inmiddels opgelost; ben naar FM geweest en die had de as verkeerd om gemonteerd!
JVD

gt56
Forum-lid
Berichten: 89
Lid geworden op: 15 feb 2011 09:55

gt56 07 apr 2011 19:25

Janou schreef:probleem is inmiddels opgelost; ben naar FM geweest en die had de as verkeerd om gemonteerd!


met de aanslagborst aan de aandrijfkant, dat komt inderdaad niet goed

staat alles perfekt beschreven in de manuals van cannondale.........

nog goed dat het je is opgevallen

geniet je nieuwe karretje, de mijne bevalt uitstekend

Jac
Forum-lid
Berichten: 1659
Lid geworden op: 27 jul 2011 19:43
Locatie: Veenendaal

Jac 25 okt 2017 10:25

Even gebruik maken van een oud topic.

Ik kan een Hollowgram si met OPI overnemen , die komt van een Caad 12 uit 2016 en heeft een bb30a van 73 mm , mijn supersix van 2011/12 heeft een bb30 van 68 mm
Nu zie ik in de manual dat je dan aan de NDS een 7.5 mm spacer moet plaatsen als de spindle 109 mm is
Tot zover snap ik het wel , alleen vraag ik me af wat het gevolg is voor de q-factor ?
Bij Docter Cannondale kun je ook een 104x68 mm sindle bestellen ,maar kom ik dan met de cranks niet tegen het frame ?
Wat te doen, korte sindel 104 mm of spacer van 7.5 mm?

Als ik het goed heb, heeft 53x11 het gedaan met het zelfde frame ( oude van Havanna ) genaamt Kermit .
Cannondale Supersix evo hm Sram red Etap Blauw
Cannondale Supersix evo hm Sram red Etap Grijs

Echo
Forum-lid
Berichten: 490
Lid geworden op: 13 sep 2013 21:50
Locatie: Gorinchem

Echo 25 okt 2017 16:17

Heeft geen gevolgen voor je q-factor. De as hoort gewoon 109 mm te zijn anders kan je inderdaad problemen krijgen met je linkercrank tegen het Frame. (q-factor rechts blijft altijd hetzelfde met 2, 6 mm spacer, 109 of 104 as) Dus gewoon 7,5 mm spacer plaatsen. Heb ik ook op m.n Synapse met BB30 (68 mm)
Cannondale Synapse Carbon 2RL(E)
Happy Karoo(3) user :like:

Jac
Forum-lid
Berichten: 1659
Lid geworden op: 27 jul 2011 19:43
Locatie: Veenendaal

Jac 25 okt 2017 17:13

@Echo bedankt voor je reactie
Had al een vermoeden dat ik met de 104mm as niet weg zou komen .
Cannondale Supersix evo hm Sram red Etap Blauw
Cannondale Supersix evo hm Sram red Etap Grijs

Gebruikersavatar
53x11
Forum-lid HC
Berichten: 9218
Lid geworden op: 28 sep 2005 00:38

Gebruikersavatar 53x11 25 okt 2017 19:51

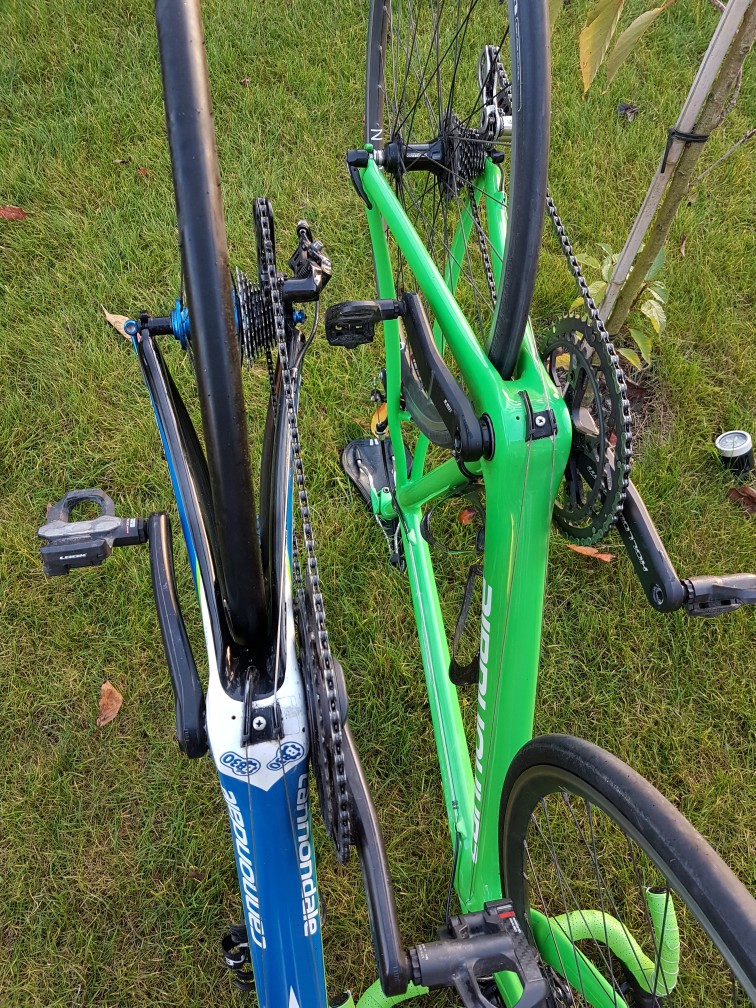

Je moet idd die spacer plaatsen. Heb net tv gekeken bij Kermit en mijn andere supersix. Kermit heeft de nieuwe as, de andere de oude, met "ring" aan de NDS. Beiden hebben hollowgram cranks. Op de oude as lijkt de NDS crank wel dichter bij het frame te staan. Vreemd..
"Niet-wielrenners. De leegheid van die levens schokt me." T.Krabbé
baanfiets kopen?

Jac
Forum-lid
Berichten: 1659
Lid geworden op: 27 jul 2011 19:43
Locatie: Veenendaal

Jac 25 okt 2017 20:30

@53x11 als ik goed heb zit er tussen oud en nieuw 3 mm verschil in q-factor
144 oud en 147 vanaf 2013 . Daardoor lijkt hij dichter bij het frame te zitten

Bedankt voor het kijken .
Cannondale Supersix evo hm Sram red Etap Blauw
Cannondale Supersix evo hm Sram red Etap Grijs
