DrogeStuutn 07 okt 2023 14:32

Hallo,

Eerlijk toegegeven heb ik het toch een beetje onderschat. Ik had een racefiets op de kop getikt waarvan het zadel vast zat, na paar toerkes gereden te hebben kwam ik tot de constatatie dat ie toch wel iets te laag stond. Mijn plan, een ander frame zoeken, alles overzetten op het nieuwe frame en dan nog een nieuw zadelpen en zadel zoeken.

De frame in kwestie is een Cube Peloton uit 2014. Mijn eerste fout was al de veronderstelling dat alle vorken en balhoofdbuizen dezelfde afmetingen hebben. Ondertussen heb ik een 1 1/8" naar 1 1/2" tapered voorvork gevonden, echter heb ik nu problemen met de juiste balhoofdstel te vinden. Ik ben naar de Decathlon geweest om na te vragen of zij mij konden helpen en om te weten naar wat ik moet kijken. Ik weet wat ik moet meten en dan moet ik op die afmetingen zoeken, maar ik vind de juiste balhoofdstel niet.

De afmetingen:
plaatsen van metingen
plaatsen van metingen
top van stuurbuis
top van stuurbuis
stuurbuis aan de sticker
stuurbuis aan de sticker
stuurbuis bijna beneden
stuurbuis bijna beneden

DrogeStuutn
Forum-lid
Berichten: 24
Lid geworden op: 28 jun 2023 13:31

DrogeStuutn 07 okt 2023 14:33

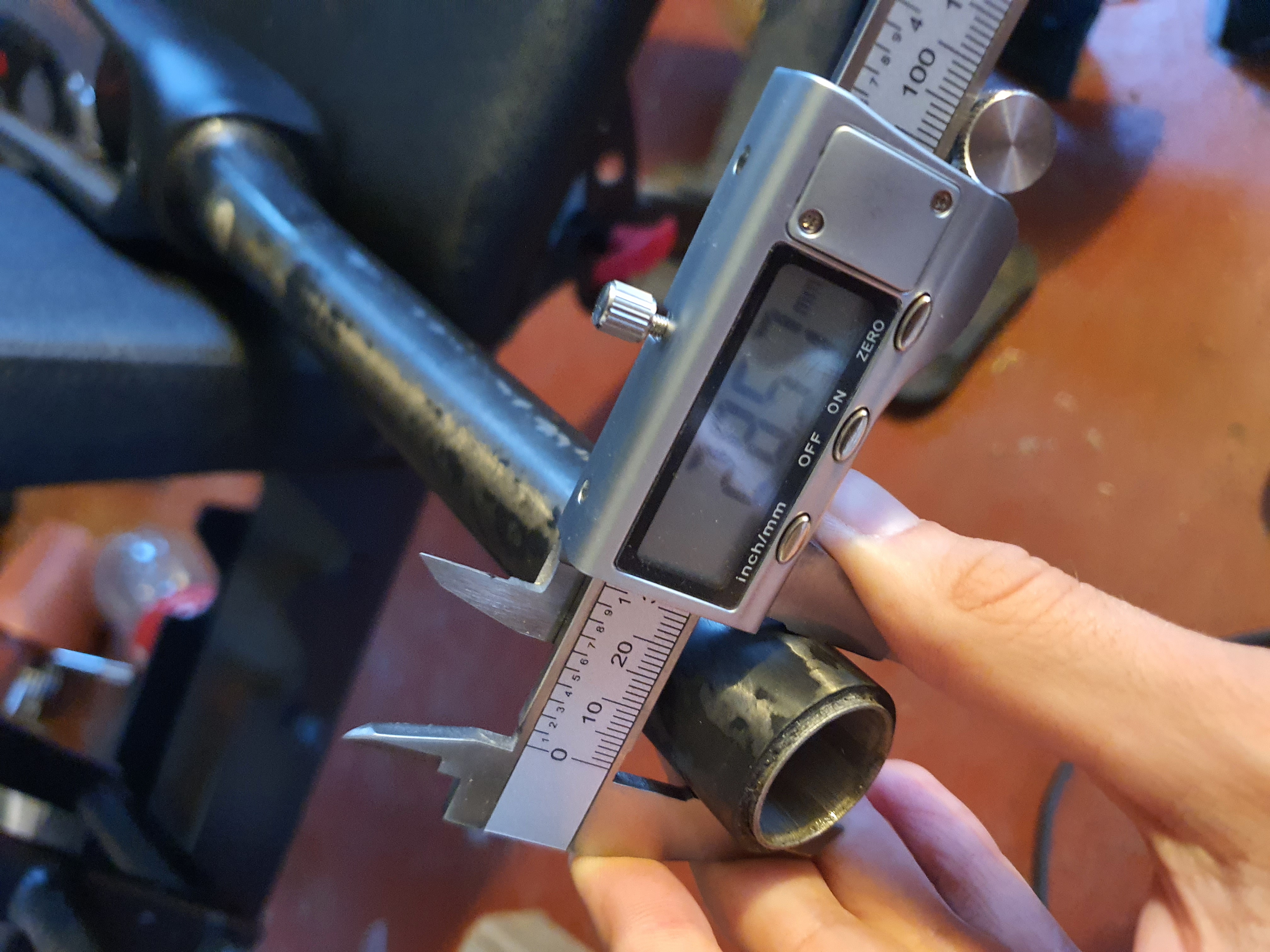

stuurbuis beneden
stuurbuis beneden

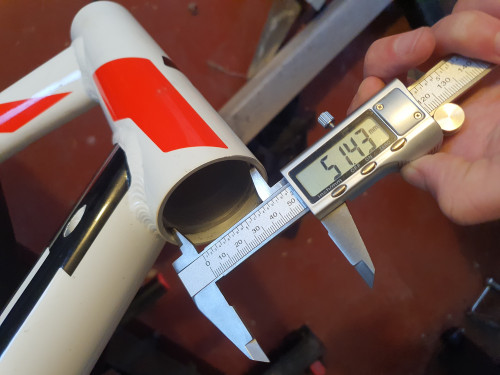

balhoofdbuis beneden
balhoofdbuis beneden
balhoofdbuis top
balhoofdbuis top
Voor de top heb ik dus een ZS28.6/44 nodig denk ik, maar ik heb geen idee wat ik nodig heb voor de bottom. Kan er iemand mij helpen met de juiste balhoofdstel?

Bedankt

scottwilko
Forum-lid HC
Berichten: 4815
Lid geworden op: 23 feb 2005 20:44

scottwilko 07 okt 2023 15:32

Het makkelijkste is het om de oude lagers op te meten.
Het gaat om de buitenmaat, binnenmaat en de hoeken van de aansluitpunten. Onderste lager is bij jou dus 51,5 als je goed meet. En dan kunnen de hoeken 45/45 zijn of 45/36

walter-
Forum-lid HC
Berichten: 5300
Lid geworden op: 08 okt 2017 11:27
Locatie: Lubbeek/België

walter- 07 okt 2023 16:16

In de link die je gaf stond de naam van de headset.
Ik gok dat het deze is.
https://www.cubediscount.com/cube-heads ... -discount/ ; beetje dam dat dit een Amerikaanse site is, maar je zit de specs van de onderste lager.

DrogeStuutn
Forum-lid
Berichten: 24
Lid geworden op: 28 jun 2023 13:31

DrogeStuutn 07 okt 2023 18:08

scottwilko schreef: 07 okt 2023 15:32 Het makkelijkste is het om de oude lagers op te meten.
Het gaat om de buitenmaat, binnenmaat en de hoeken van de aansluitpunten. Onderste lager is bij jou dus 51,5 als je goed meet. En dan kunnen de hoeken 45/45 zijn of 45/36
Helaas heb ik geen oude lagers. Dus zou dan eigenlijk nog die hoek moeten bepalen ook? De hoek van de crown race?

@walter- dat maakt niet uit dat er daar 1 1/4" op staat?

walter-
Forum-lid HC
Berichten: 5300
Lid geworden op: 08 okt 2017 11:27
Locatie: Lubbeek/België

walter- 07 okt 2023 18:17

DrogeStuutn schreef: 07 okt 2023 18:08 .
.
@walter- dat maakt niet uit dat er daar 1 1/4" op staat?
Goede opmerking; dat maakt mijn verwijzing foutief. Ik ging wat kort door de bocht; ik las dat het voor een tapered oplossing was en gaf de referentie; maar tapered kan 1" 1/4 en 1" 1/1/2 zijn.
Dus nog even verder zoeken ;-).

walter-
Forum-lid HC
Berichten: 5300
Lid geworden op: 08 okt 2017 11:27
Locatie: Lubbeek/België

walter- 07 okt 2023 18:23

https://www.bike-discount.de/en/fsa-orb ... -1/2-1-1/8

Dit is denk ik wel een goede referentie...
Wel niet te koop, maar geeft wel de specs.

abdr
Forum-lid
Berichten: 683
Lid geworden op: 09 mar 2019 14:16

abdr 07 okt 2023 18:49

DrogeStuutn schreef: 07 okt 2023 14:32 De frame in kwestie is een Cube Peloton uit 2014.
Uit die link:
https://www.bikeroar.com/products/cube/peloton-2014/specs schreef: CUBE Orbit Z-t, top zero-stack 1 1/8", bottom 1 1/2" integrated
Dus je moet bovenaan een ZS44/28,6 hebben.

Onderaan een los balhoofdlager 51,8x40x7 of 51,8x40x8 (buitendiameter x binnendiameter x hoogte, op die mm gaat het niet aankomen) met de juiste binnenhoek die overeen komt met de conus van de vork, zijnde dus 36º of 45º. De buitenhoek is altijd 45º. Dit is dus IS52/40.

DrogeStuutn
Forum-lid
Berichten: 24
Lid geworden op: 28 jun 2023 13:31

DrogeStuutn 08 okt 2023 12:07

@walter- bedankt om mee te helpen zoeken!

@abdr jij raadt mij aan om de top en bottom apart aan te kopen? Kun je iets meer uitleg geven over de conus van de vork en buitenhoek? Ik weet niet naar wat ik moet kijken om dit te bepalen.

conus van de voorvork is dat dat schuin randje onderaan de stuurbuis?
de rode lijnen
de rode lijnen

DrogeStuutn
Forum-lid
Berichten: 24
Lid geworden op: 28 jun 2023 13:31

DrogeStuutn 10 okt 2023 13:32

Ondertussen heb ik deze gevonden: een IS52/40, a 40x52x7 45x45 degree angular contact bearing.

Dus de 40 slaat op de diameter van de stuurbuis in millimeter?
De 52 op de binnendiameter van de balhoofdbuis vanonder?
De 7 op de hoogte van de lager?

Deze zou mss ook kunnen gaan.

walter-
Forum-lid HC
Berichten: 5300
Lid geworden op: 08 okt 2017 11:27
Locatie: Lubbeek/België

walter- 10 okt 2023 14:33

je uitleg voor 52/40/7mm is correct.
Maar uit mijn laatste referentie, waar staat compatibel met 'cube' is het een 1 1/2" / 36°x45° - IS52 ; dus niet een 45°x45°; zoals uit IS52/40 -link (die mss-ook-kunnen-link geeft geeft info over hoek niet: best bizar).
Maar het blijft wat een uitdaging de juiste hoek te weten. 'Veelal' probeert een merk dezelfde lagers aan te houden, maar er zijn dan ook weer zeer voor uitzonderingen. En de hoek ik echt wel belangrijk (of bv de hoogte 7mm of 8mm is meestal iets minder kritisch). Voorlopig zou ik een 36°x45° lager zoeken, tenzij je idd info hebt die zegt dat de 45°x45° de juiste is.

DrogeStuutn
Forum-lid
Berichten: 24
Lid geworden op: 28 jun 2023 13:31

DrogeStuutn 10 okt 2023 15:26

walter- schreef: 10 okt 2023 14:33 je uitleg voor 52/40/7mm is correct.
Maar uit mijn laatste referentie, waar staat compatibel met 'cube' is het een 1 1/2" / 36°x45° - IS52 ; dus niet een 45°x45°; zoals uit IS52/40 -link (die mss-ook-kunnen-link geeft geeft info over hoek niet: best bizar).
Maar het blijft wat een uitdaging de juiste hoek te weten. 'Veelal' probeert een merk dezelfde lagers aan te houden, maar er zijn dan ook weer zeer voor uitzonderingen. En de hoek ik echt wel belangrijk (of bv de hoogte 7mm of 8mm is meestal iets minder kritisch). Voorlopig zou ik een 36°x45° lager zoeken, tenzij je idd info hebt die zegt dat de 45°x45° de juiste is.
Ok. Over die mss-ook-link kan ik wel een mailtje sturen.

Nu, over die laatste referentie van jou. In die link naar de 'cube' fiets wordt er inderdaad gesproken over een 1 1/2" / 36°x45° - IS52. Mijn veronderstelling is dat die hoek 36°x45° afhangt van de voorvork en niet van het frame zelf (die rode lijntjes op die paintafbeelding hierboven) en ik heb een andere voorvork. Als ik mijn vork bekijk, dan ziet het eruit als een 45 graden hoek maar nu ik er aan denk kan ik waarschijnlijk geen 10 graden verschil met het oog opmerken.

Wat ook nog niet duidelijk is waarop dat die 36°x45° slaat? Welke 2 hoeken zijn dit?
