Halverwege de jaren 80 bouwde Uli Schoberer zijn eerst wattagemeter. In 2013 is SRM een internationaal bedrijf met vestigingen in meerdere landen. We kregen een rondleiding in één van hun productiehallen.

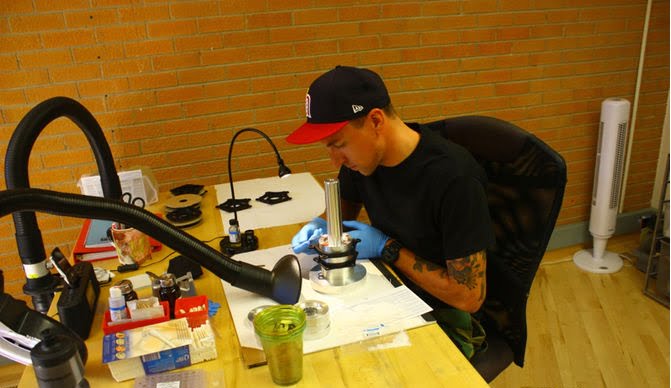

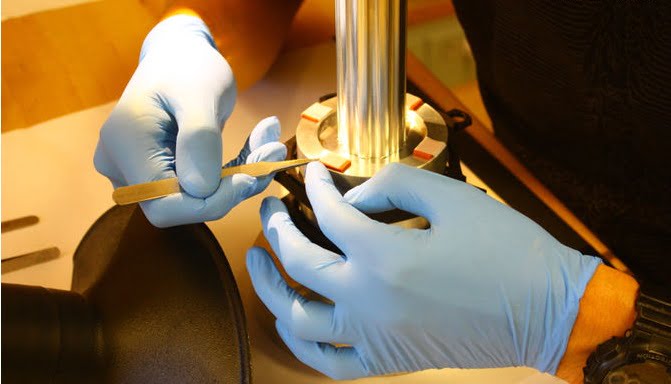

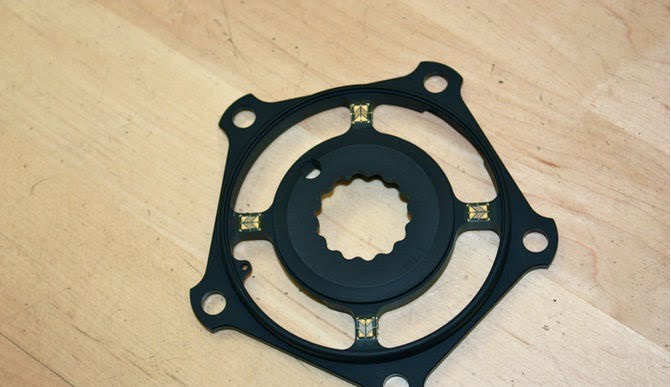

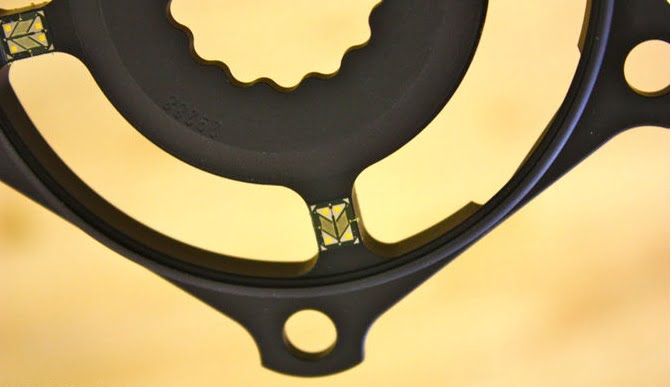

001In de fabriek in Colorado Springs in de Verenigde Staten bouwt SRM ongeveer 2.500 wattagemeters per jaar. Deze meters worden allemaal nog met de hand in elkaar gezet. De basis is de spider waarop spanningsmeet systeempjes worden geplaatst. De meeste modellen krijgen er 16, sommige type’s krijgen er slechts 8. Deze modellen zouden van zichzelf voldoende stijfheid hebben om een goede meting te kunnen doen.








002

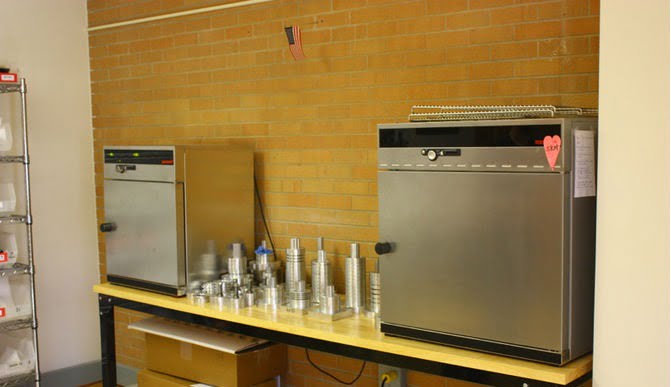

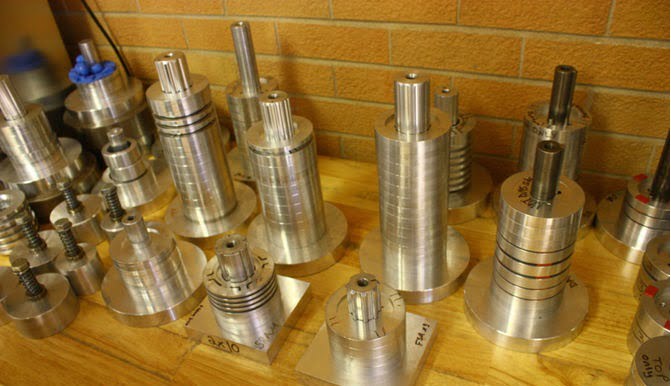

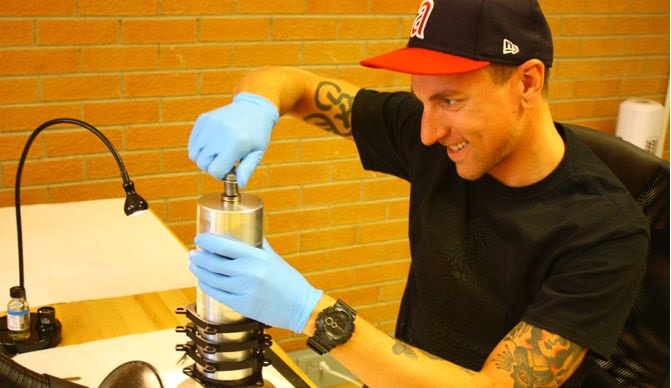

De meetsysteempjes worden platgedrukt in een mal en vervolgens in een oven geplaatst.












003

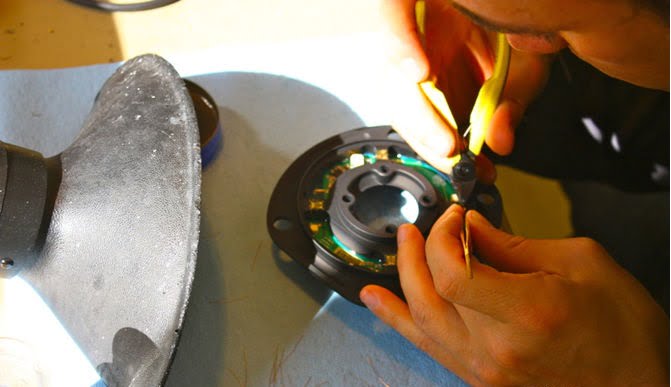

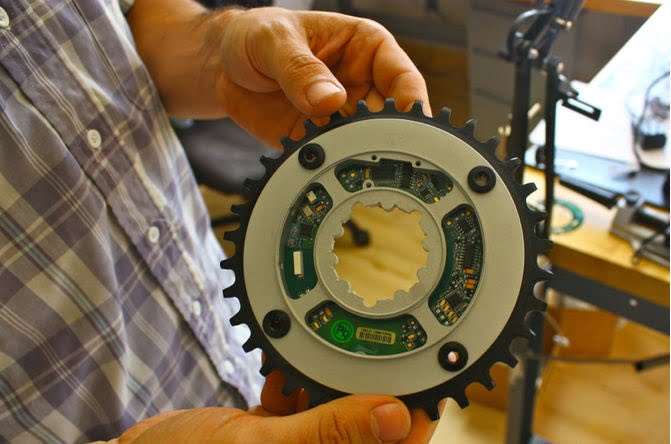

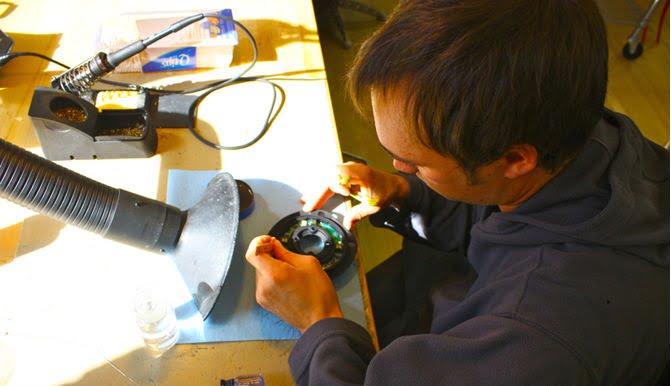

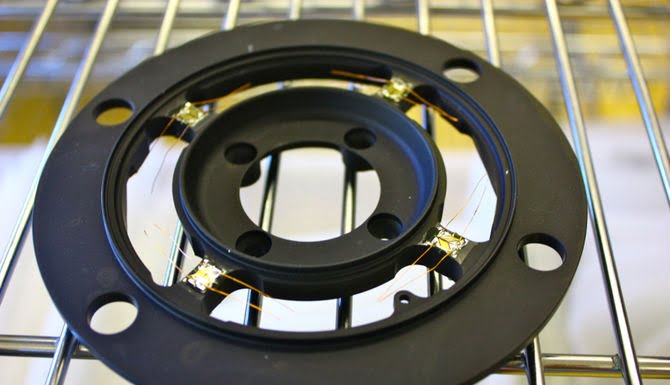

Als de spiders uit de oven komen, wordt er een printplaat op geplaatst. Dit gebeurt met siliconen om te verkomen dat de printplaat de meting beïnvloedt. De printplaten worden uiteindelijk via koperdraad met de spanningsmeet systeempjes verbonden.

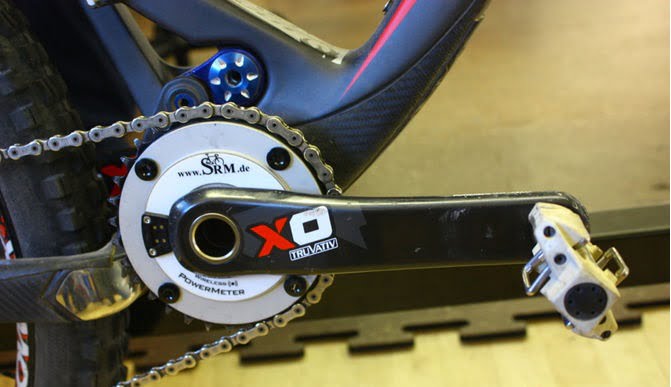

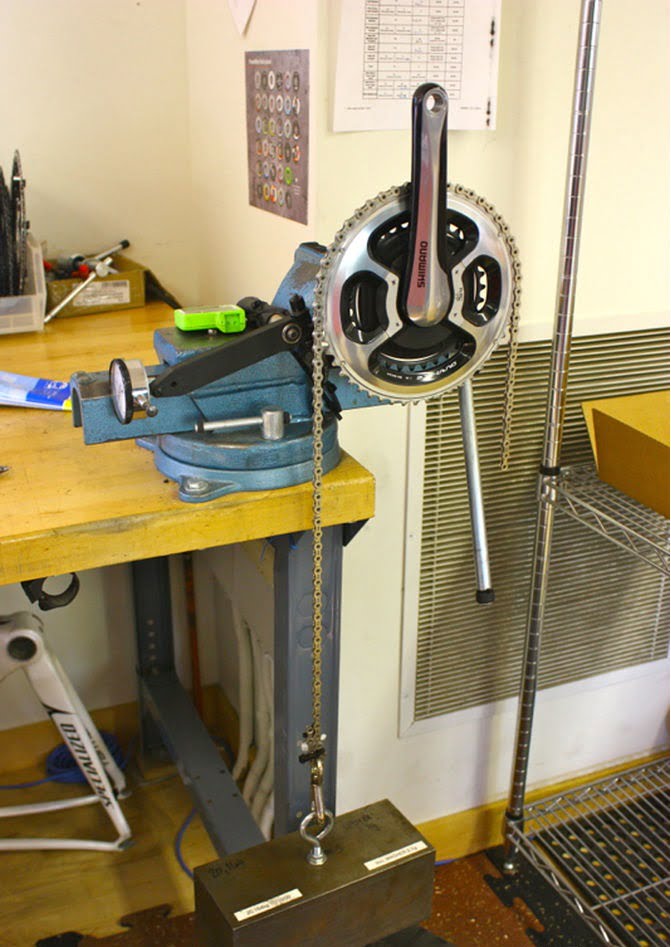

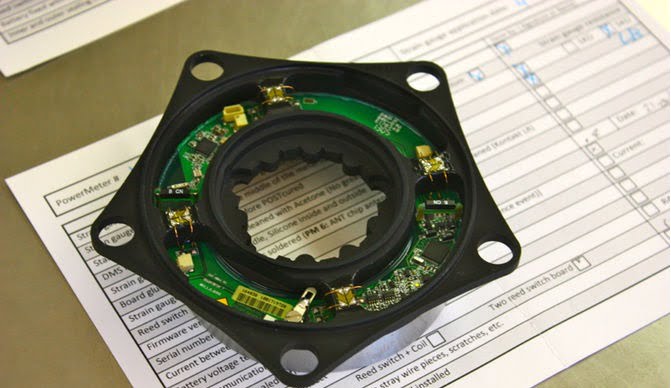

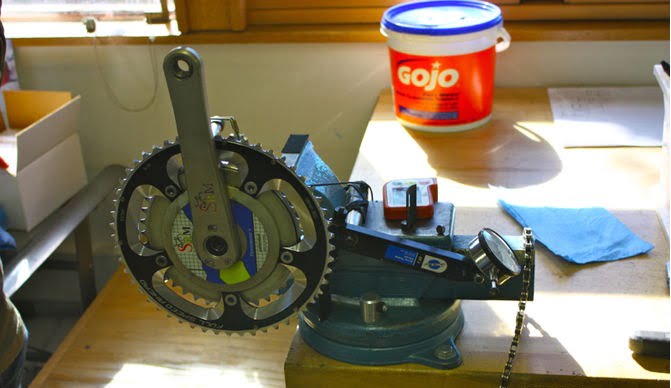

004Als de spiders door de interne controle komen, worden ze op een crank gemonteerd en komen er buitenbladen op. SRM kalibreert de wattagemeter met twee gewichten.




















Meer foto’s:
